Frangisole in alluminio

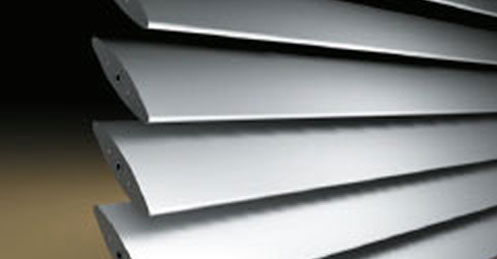

frangisole-alluminio_S

Disponibili nelle seguenti linee:

LINEA S ESTRUSO – in alluminio ESTRUSO a sezione elissoidale
LINEA S PRESSOPIEGATO – in alluminio PRESSOPIEGATO a sezione elissoidale
LINEA G – in alluminio ESTRUSO a sezione romboidale
LINEA HT – con struttura in alluminio estruso e lamiera TRAFORATA
LINEA E75-88 – doghe in alluminio ESTRUSO orientabili
LINEA F – con struttura in alluminio estruso e doghe in LAMIERA PIENA o TRAFORATA.

I pannelli frangisole, chiamati anche brise-soleil, svolgono la funzione di schermare la facciata di un edificio prima del serramento. I pannelli frangisole, introdotti in Italia dalla ditta Merlo a partire dagli anni Sessanta, creano una circolazione d’aria naturale che consente di rinfrescare la facciata degli edifici in modo naturale.

I pannelli frangisole schermano fino all’80 per cento dei raggi infrarossi e consentono di ottenere risparmi fino al 35% sui costi di funzionamento degli impianti di condizionamento e climatizzazione.

I pannelli frangisole possono essere fissi oppure orientabili, per gestire, in modo manuale oppure automatico, il livello di protezione dall’irraggiamento, in base alla posizione del sole. I pannelli frangisole sono realizzati in materiali e forme differenti, per adattarsi alle caratteristiche architettoniche degli edifici. Sono prodotti in alluminio, alluminio traforato, legno massello oppure in legno termico, composto da e Pvc e fibre di legno.

Le pale dei pannelli frangisole (brise-soleil) hanno profili rettangolari, ellissoidali, oppure con doghe a Z, arrotondate, cuneiformi e a punta di diamante, con spessori e larghezze dimensionati alla superficie da proteggere. I pannelli frangisole vengono installati su telai e barre di collegamento per garantire la massima solidità della struttura, utilizzando profilati in alluminio estruso, anodizzati o verniciati.

A richiesta, quando le condizioni progettuali lo permettono, è possibile dotare le lamelle di pannelli solari per la produzione di energia elettrica.

LINEA S ESTRUSO

Frangisole in alluminio ESTRUSO con pale a sezione ellissoidale

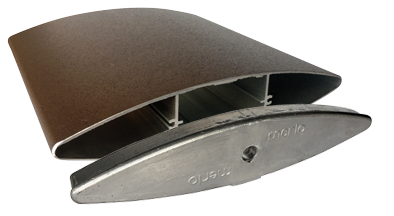

alluminio_ellisse1-1

Formati standard:


Forma	Largh. mm	Spess. mm	Testata di chiusura	Lunghezza massima mm
	110	26	alluminio	2000
	150	30	alluminio	3000
	220	47	alluminio	3500
	250	50	alluminio	4000
	300	44	alluminio	4000

Guide laterali

in alluminio estruso:

Sezioni standard mm	Sistema
50×50	Fisso – orientabile
100×50	Fisso – orientabile
100×60	Fisso – orientabile
75×30 creato per pannelli scorrevoli con viti a scomparsa	Fisso – orientabile

Finiture:

anodizzato – verniciato a polvere colori RAL a scelta

Comandi:

Manuali con manovra dall’interno
Manuali con manovra dall’esterno

Motorizzazioni:

24 V. – 220 V. con possibilità di automazione
Prodotto fornito completo di progettazione
Posa in opera su richiesta

Esempi di applicazioni:

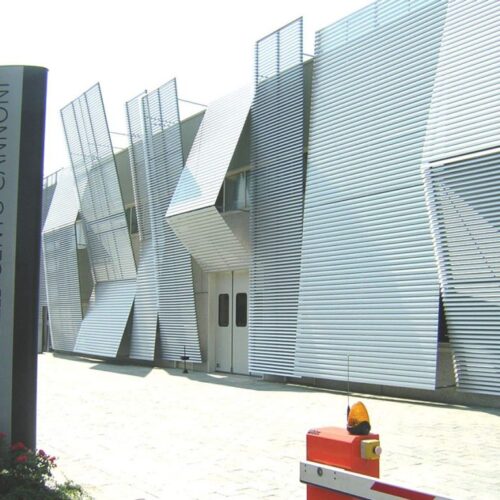

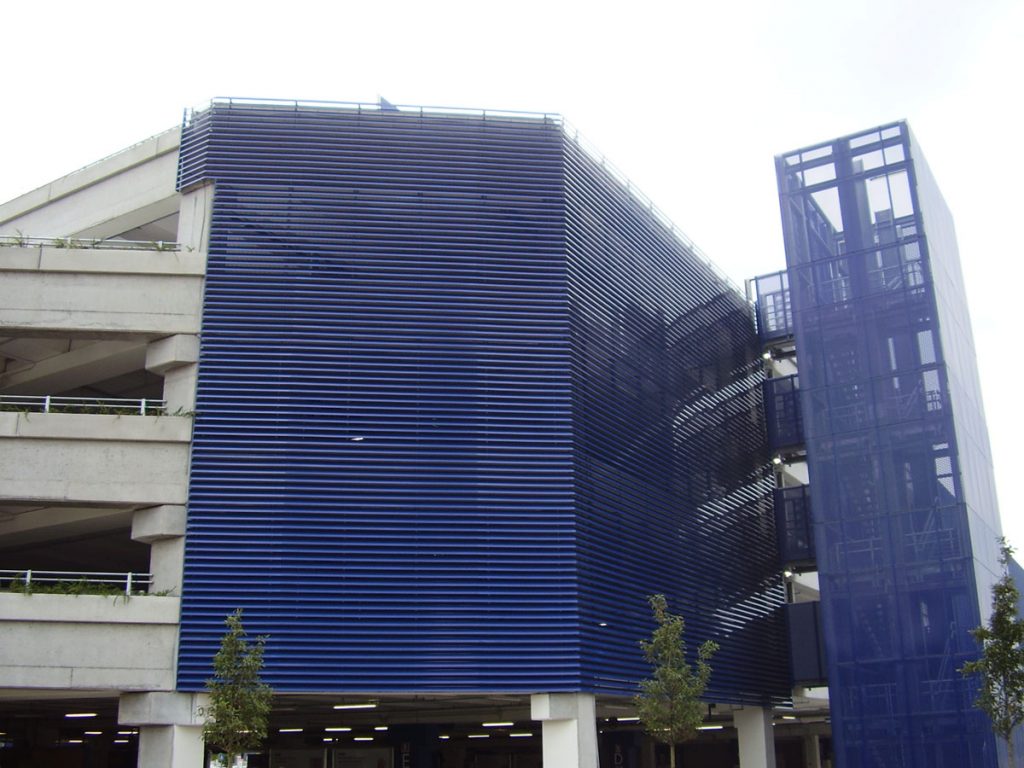

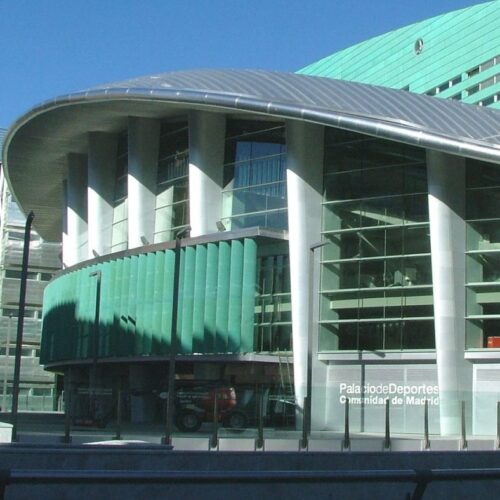

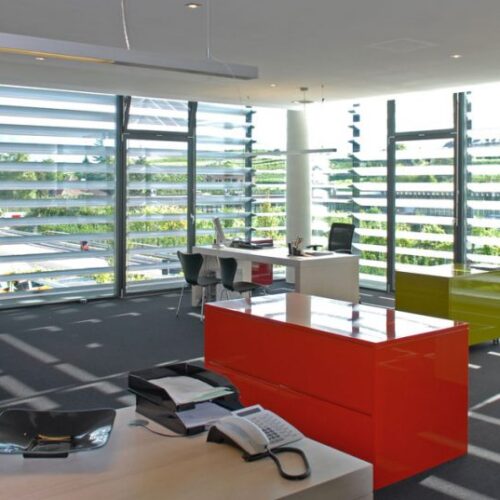

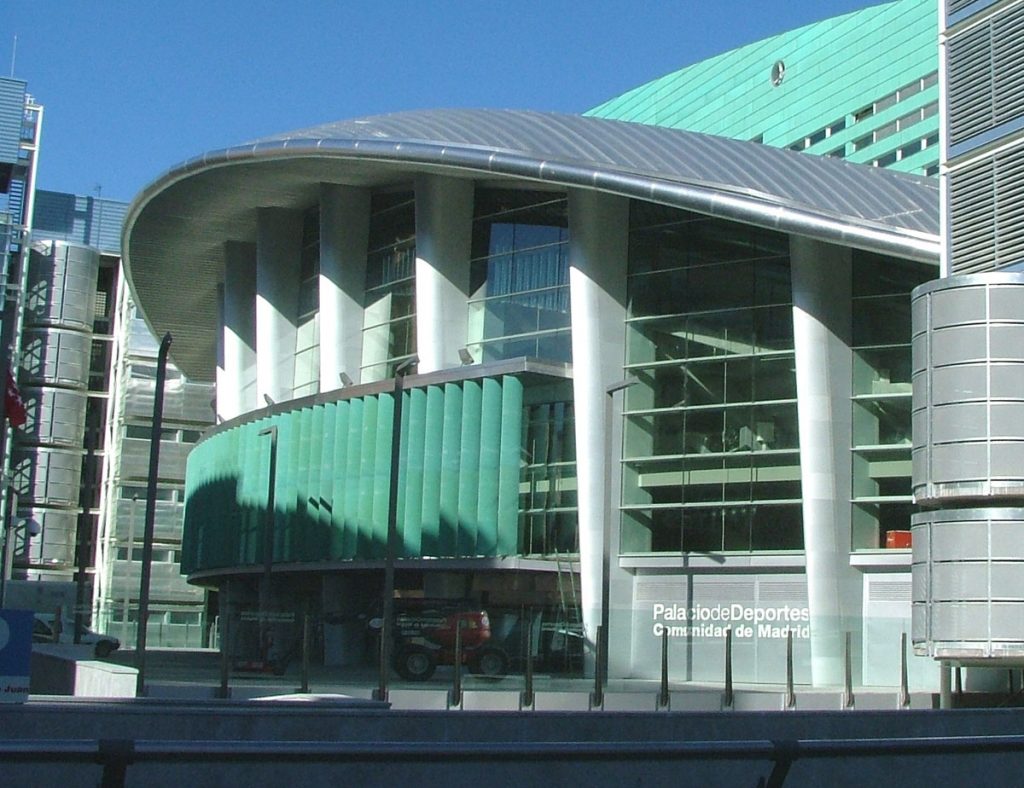

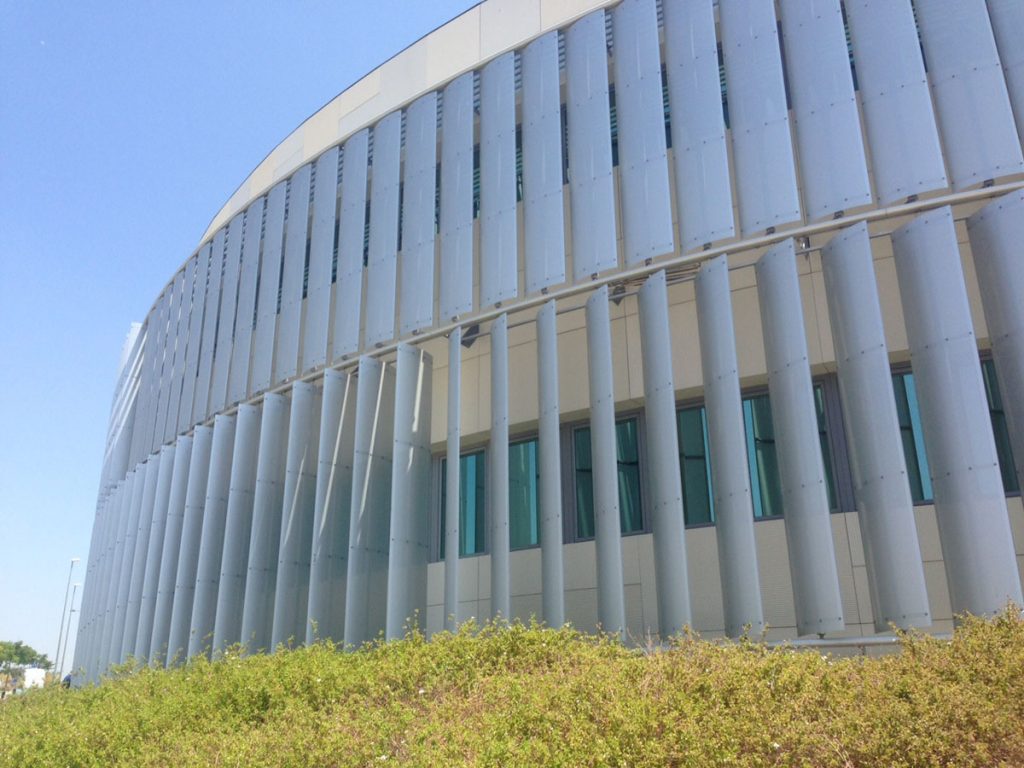

esempio-pale-verticali-.1

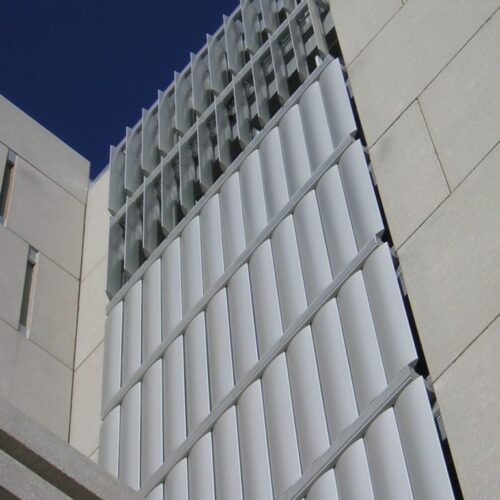

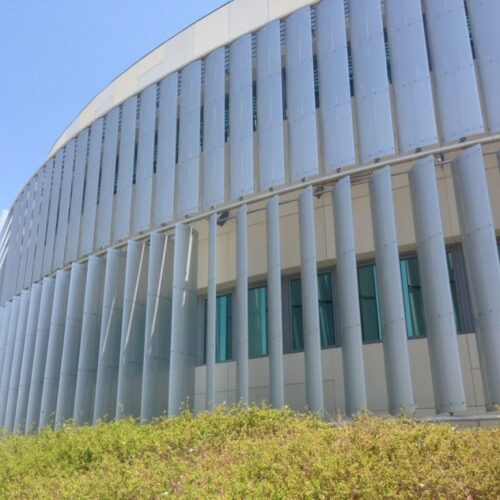

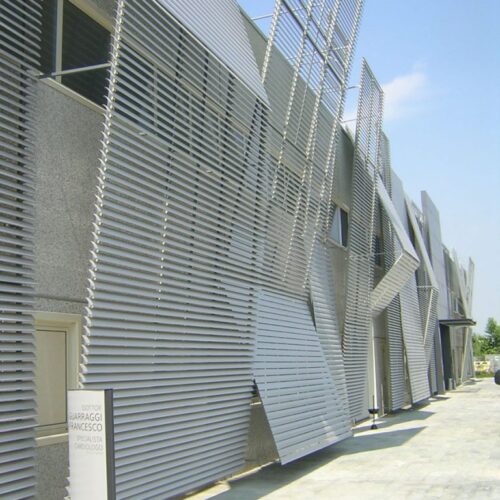

Verticale

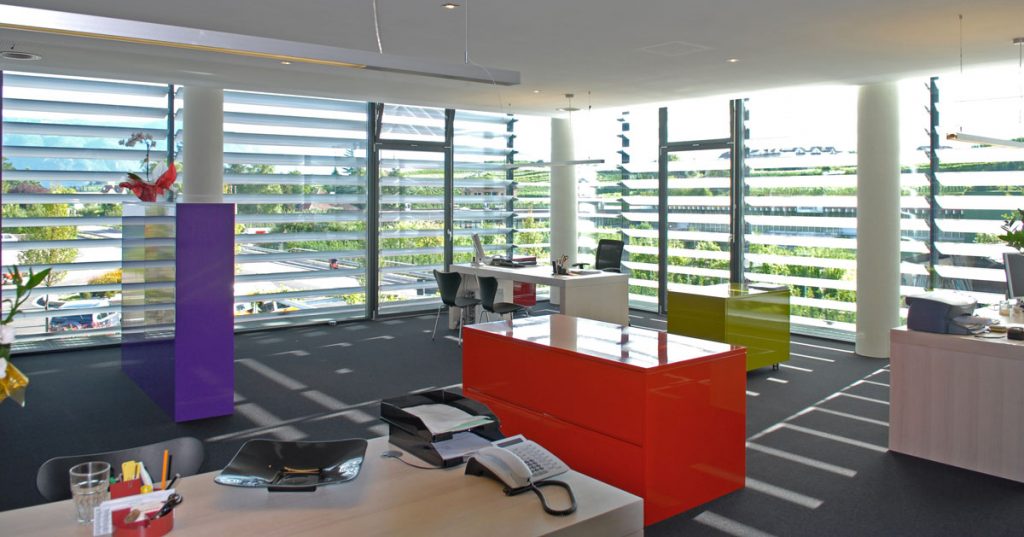

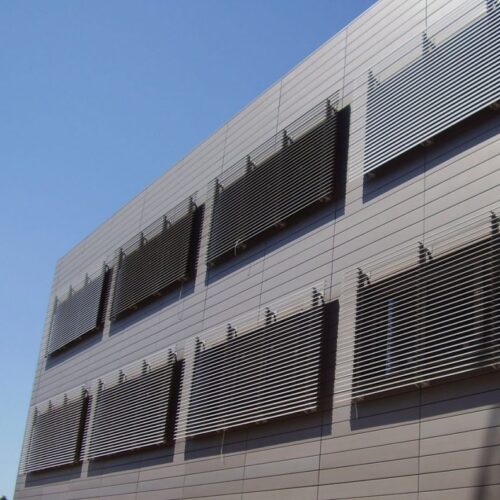

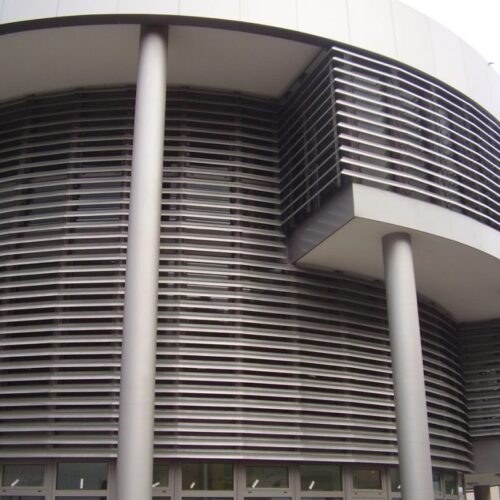

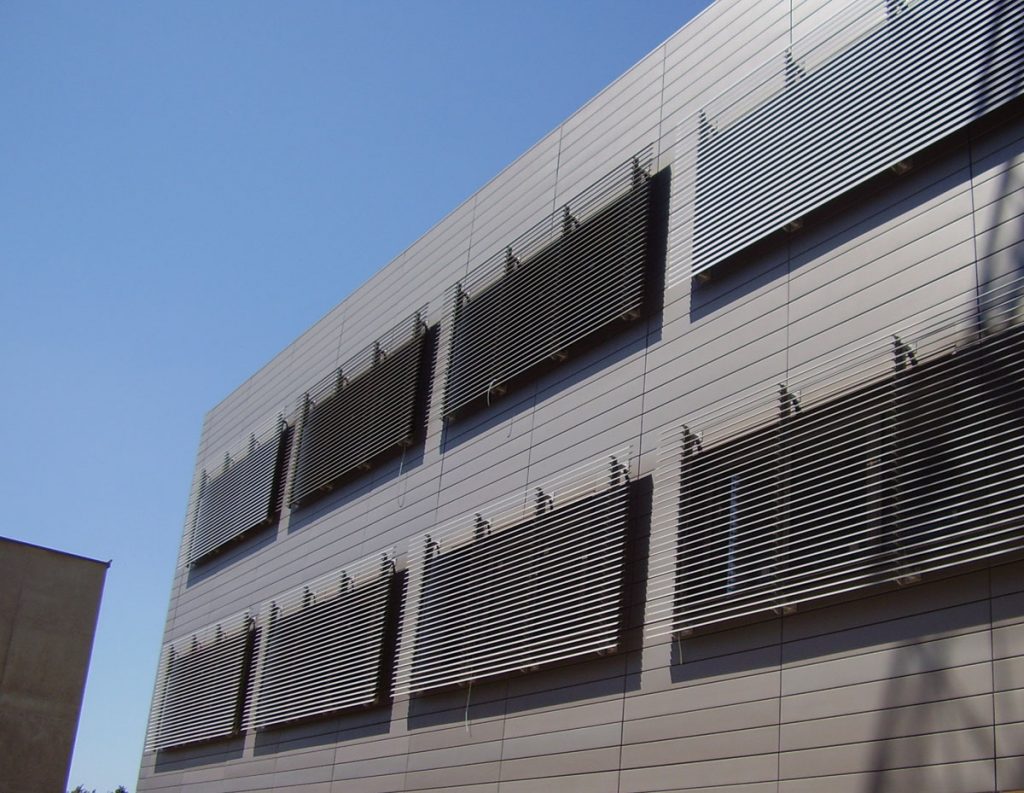

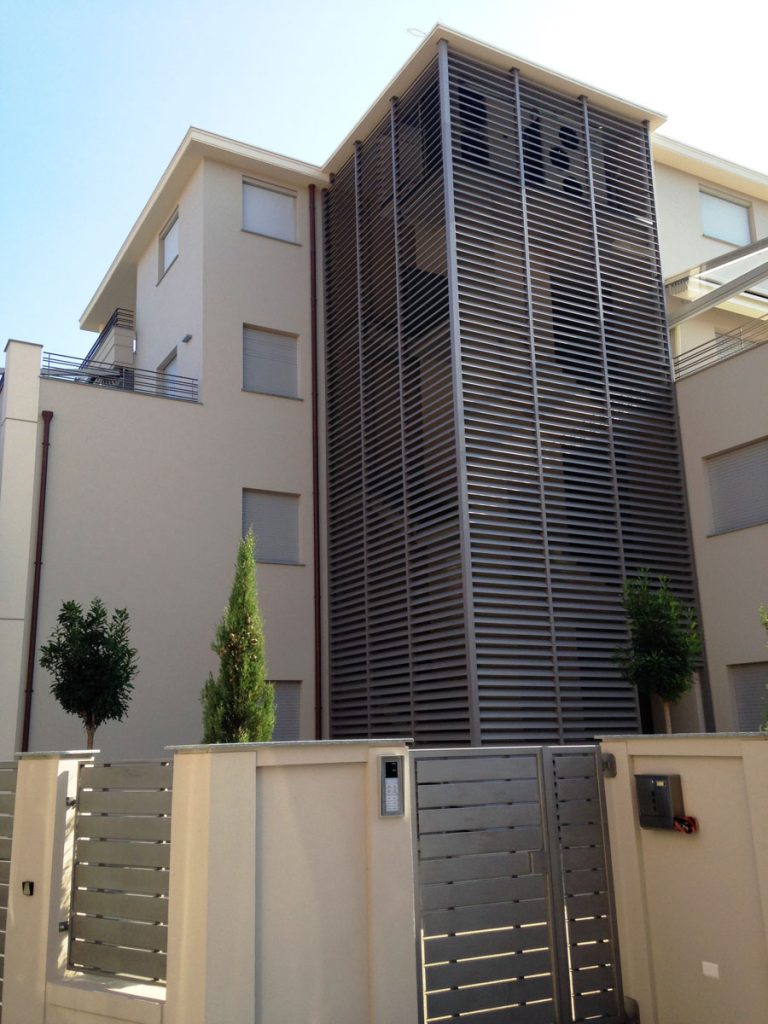

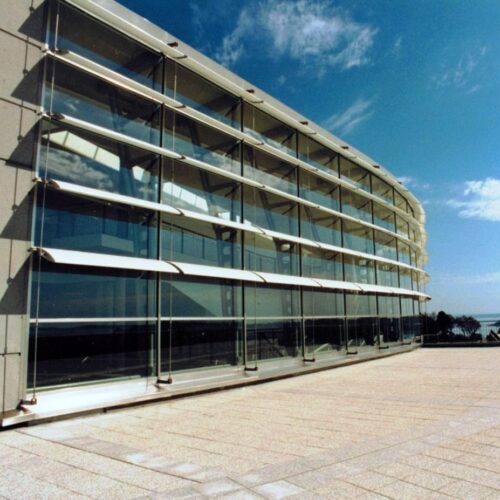

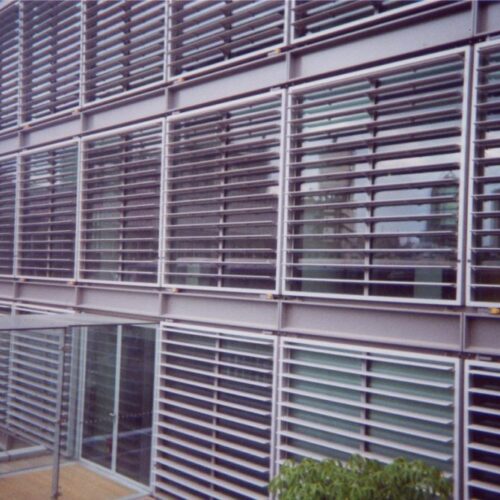

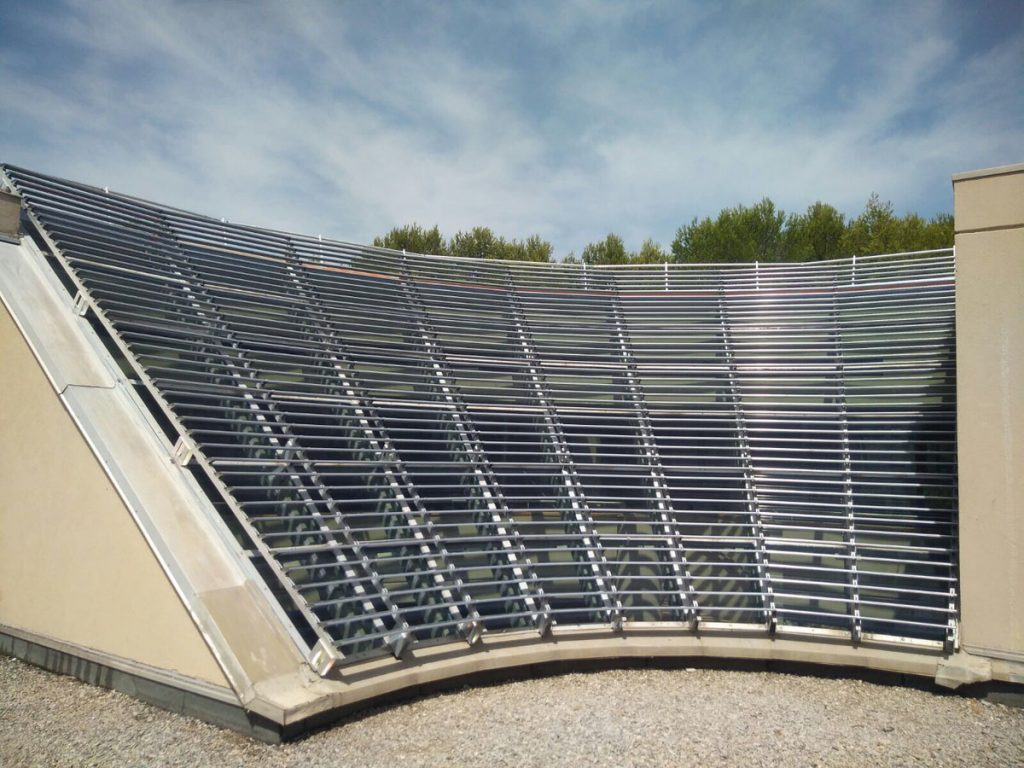

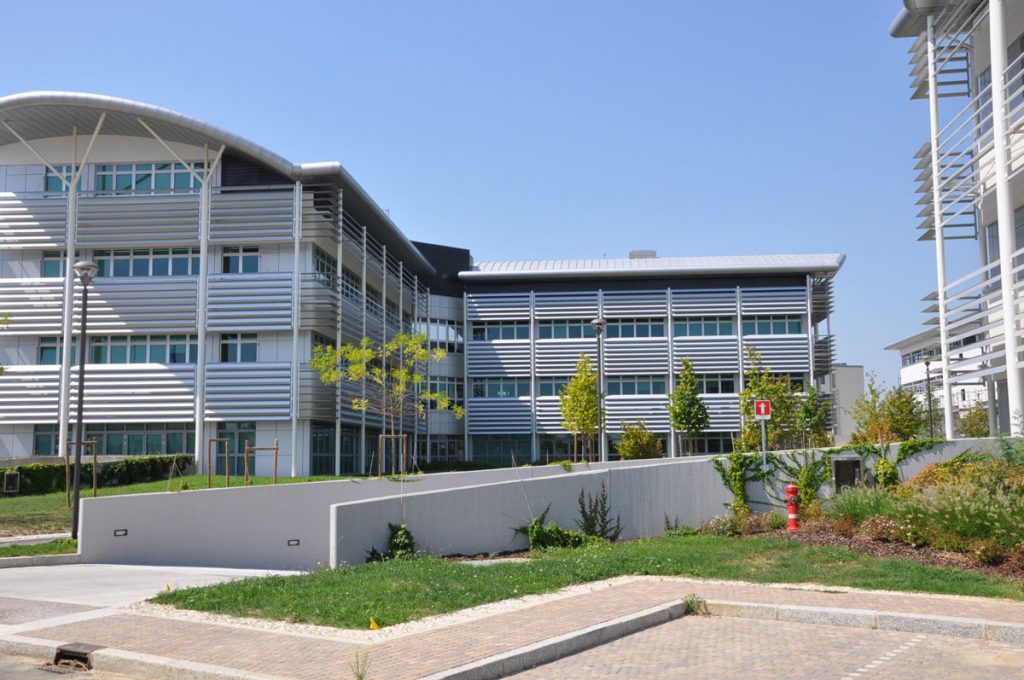

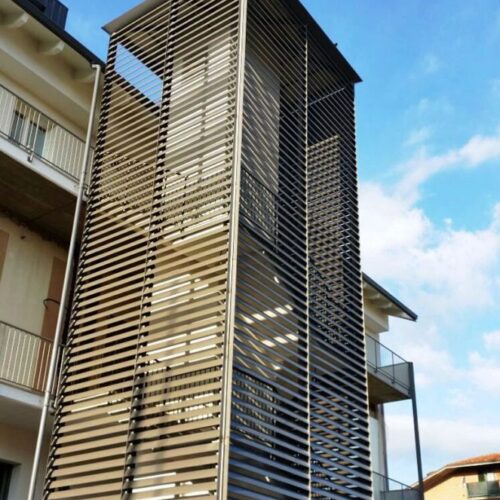

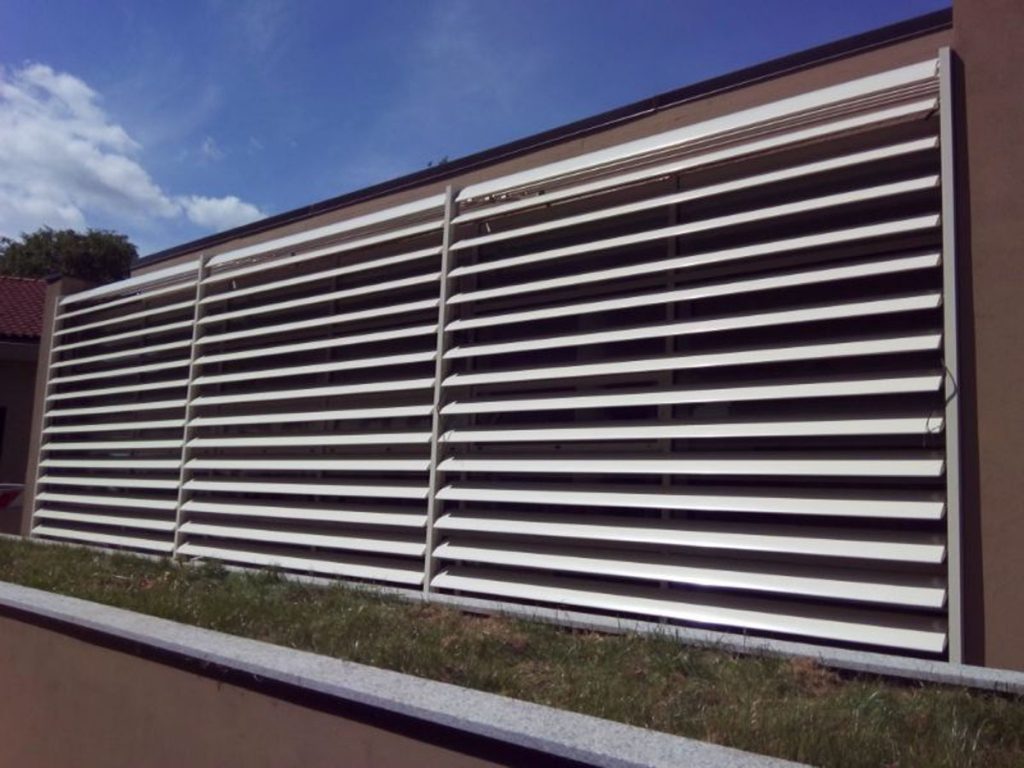

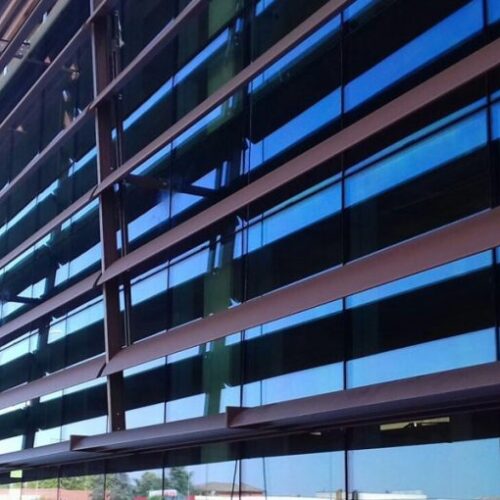

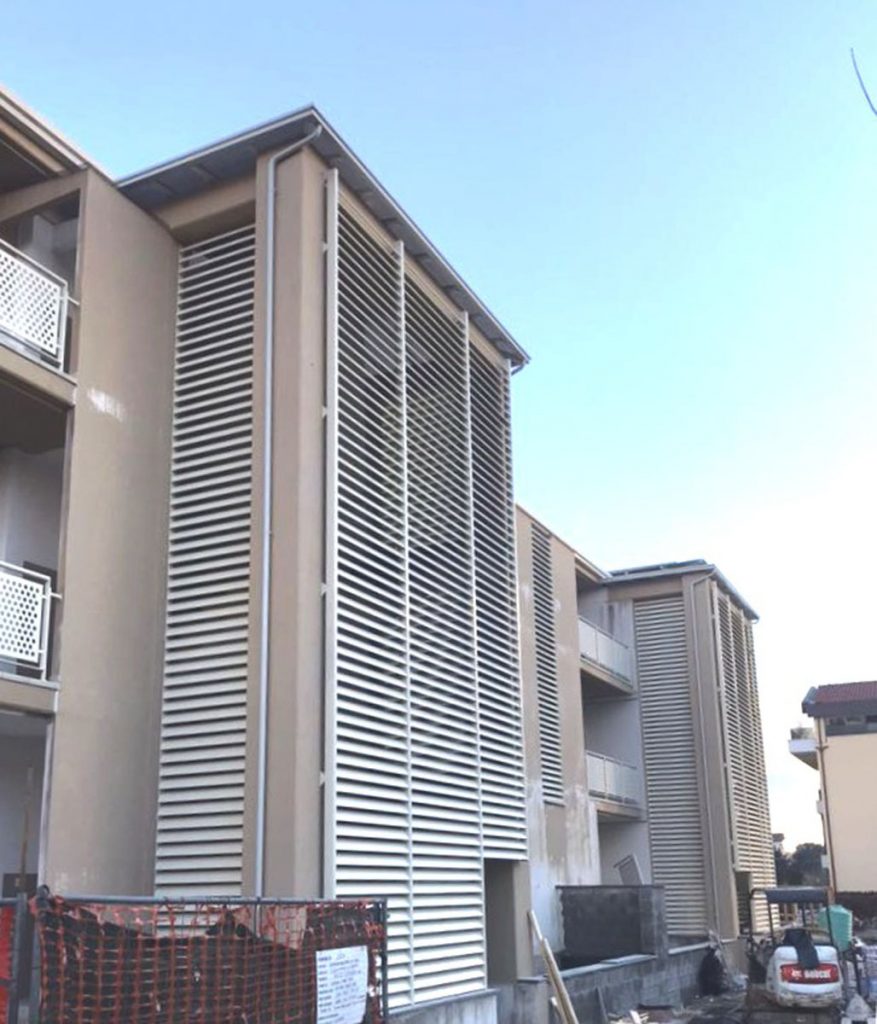

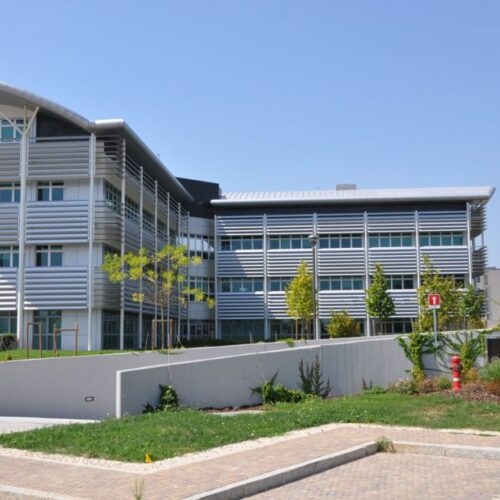

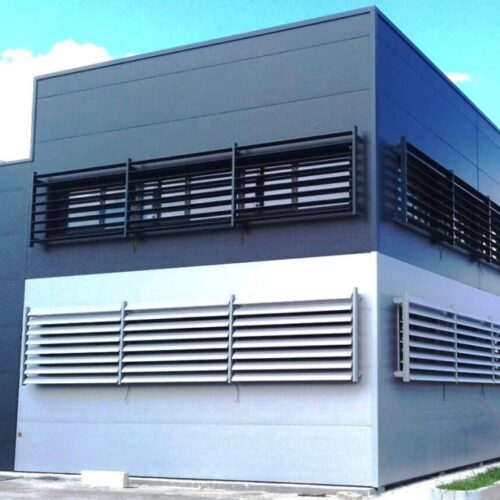

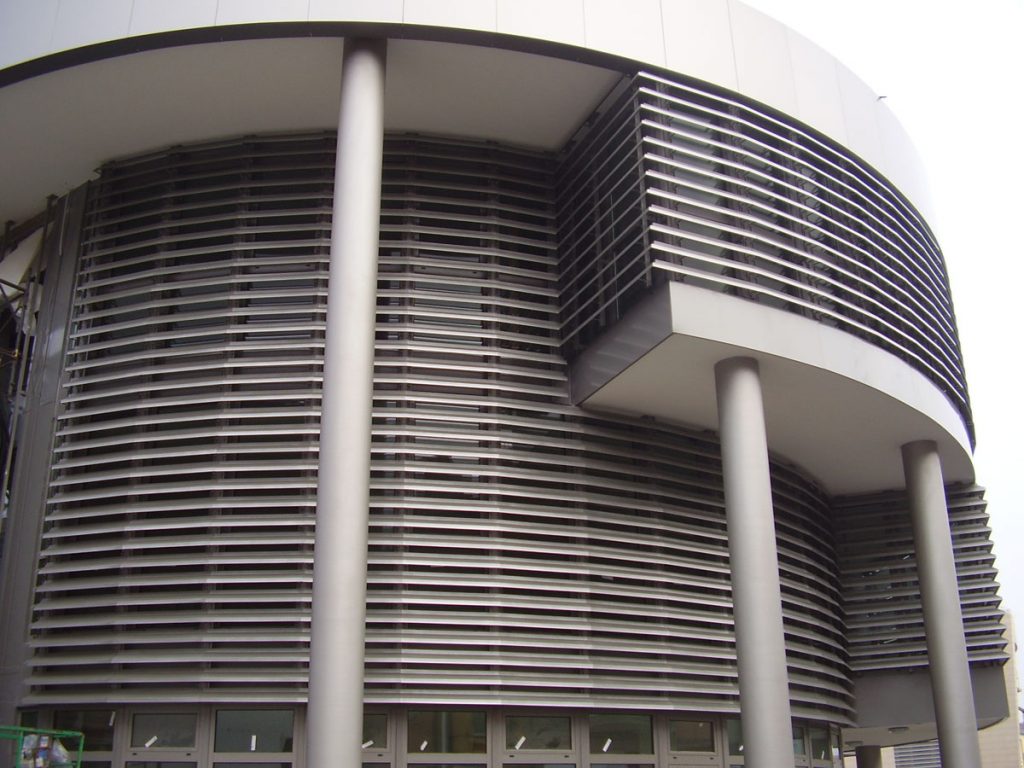

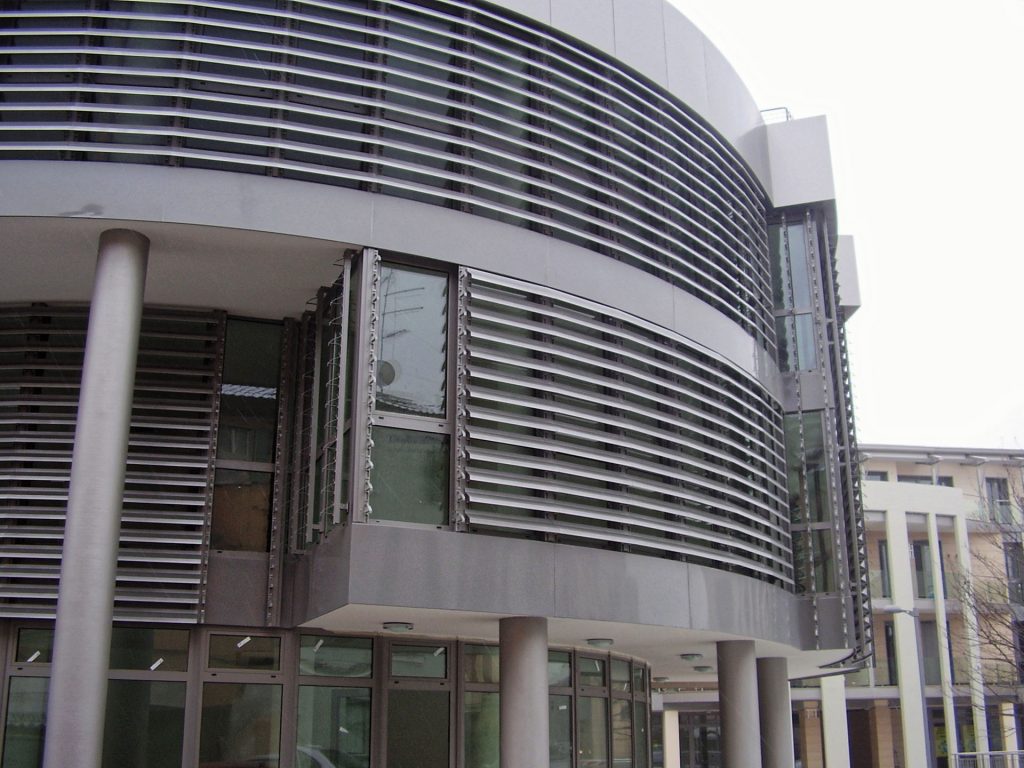

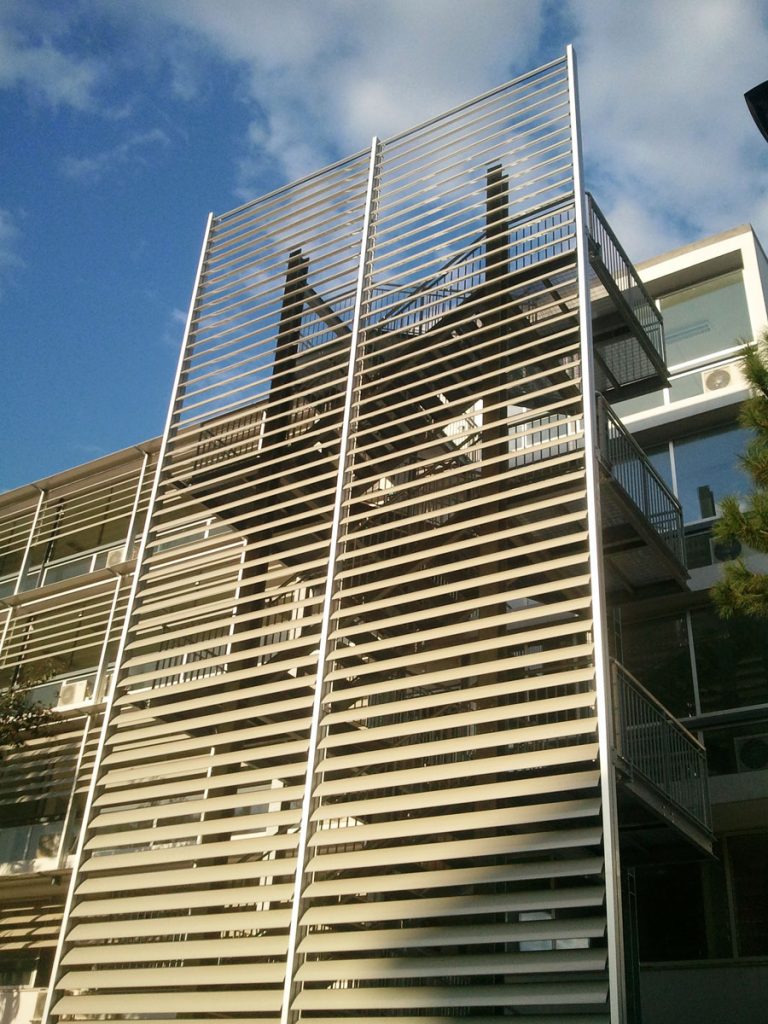

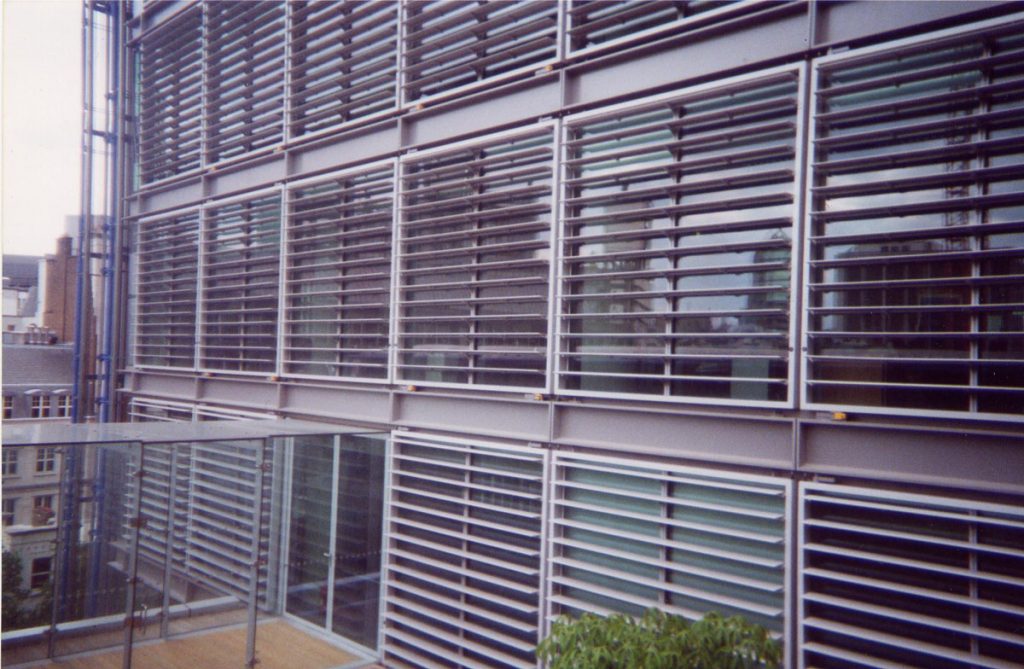

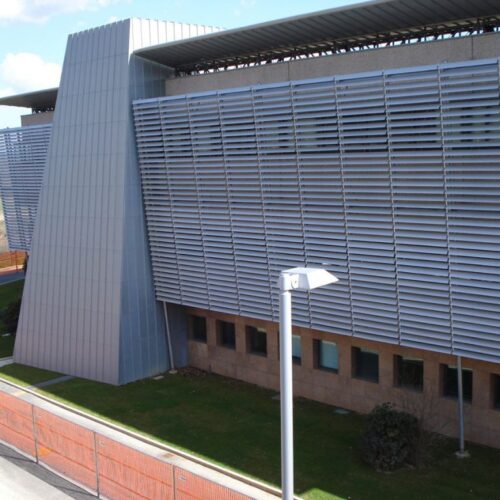

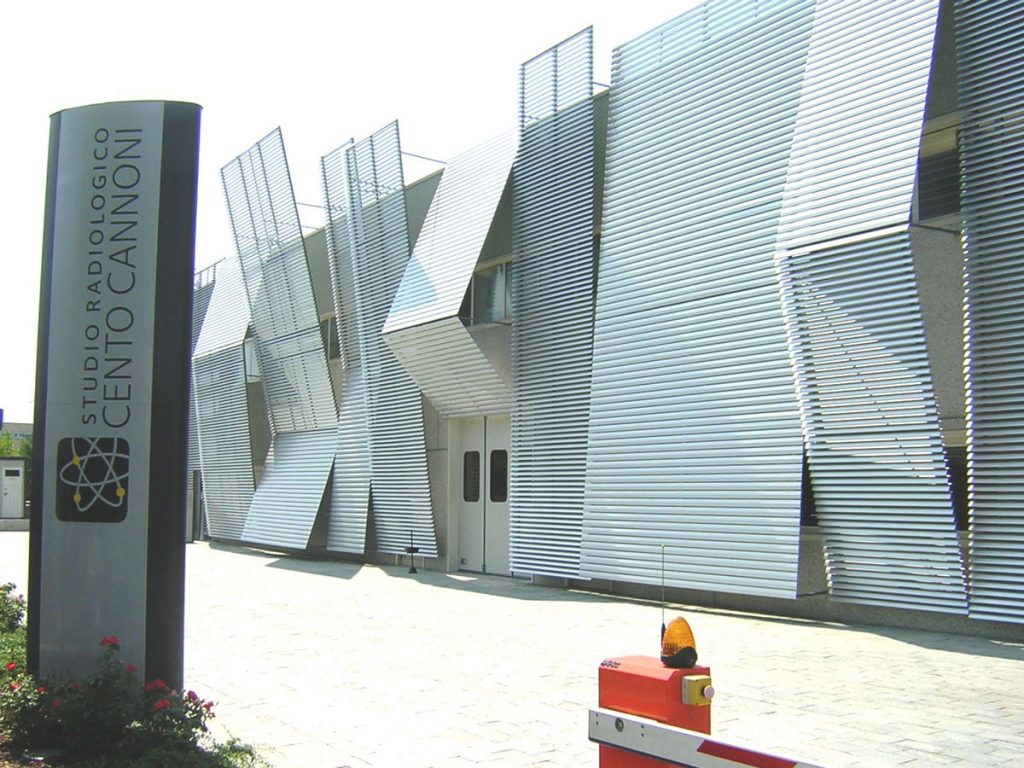

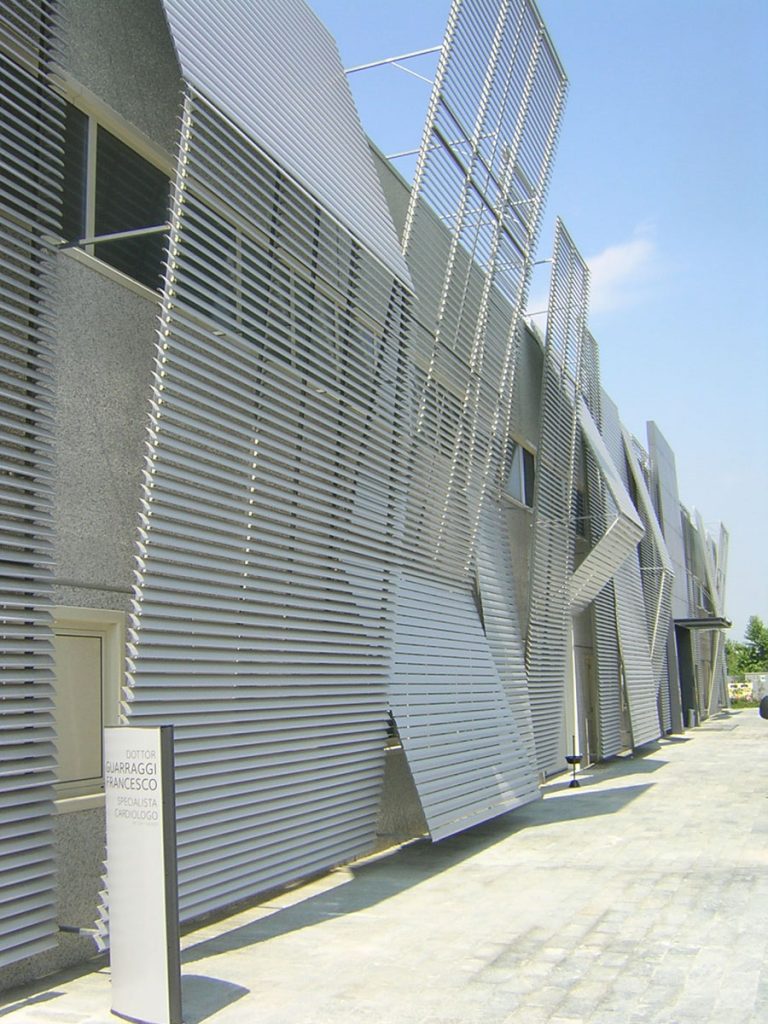

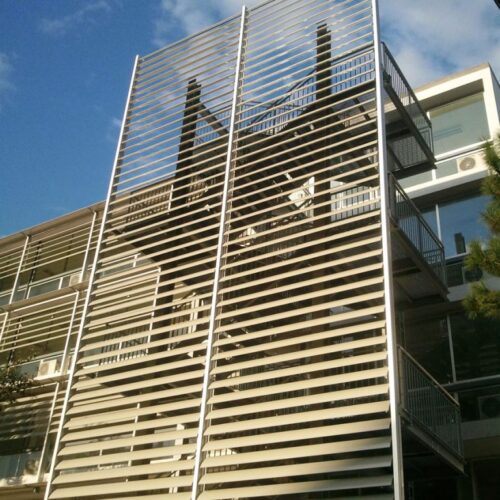

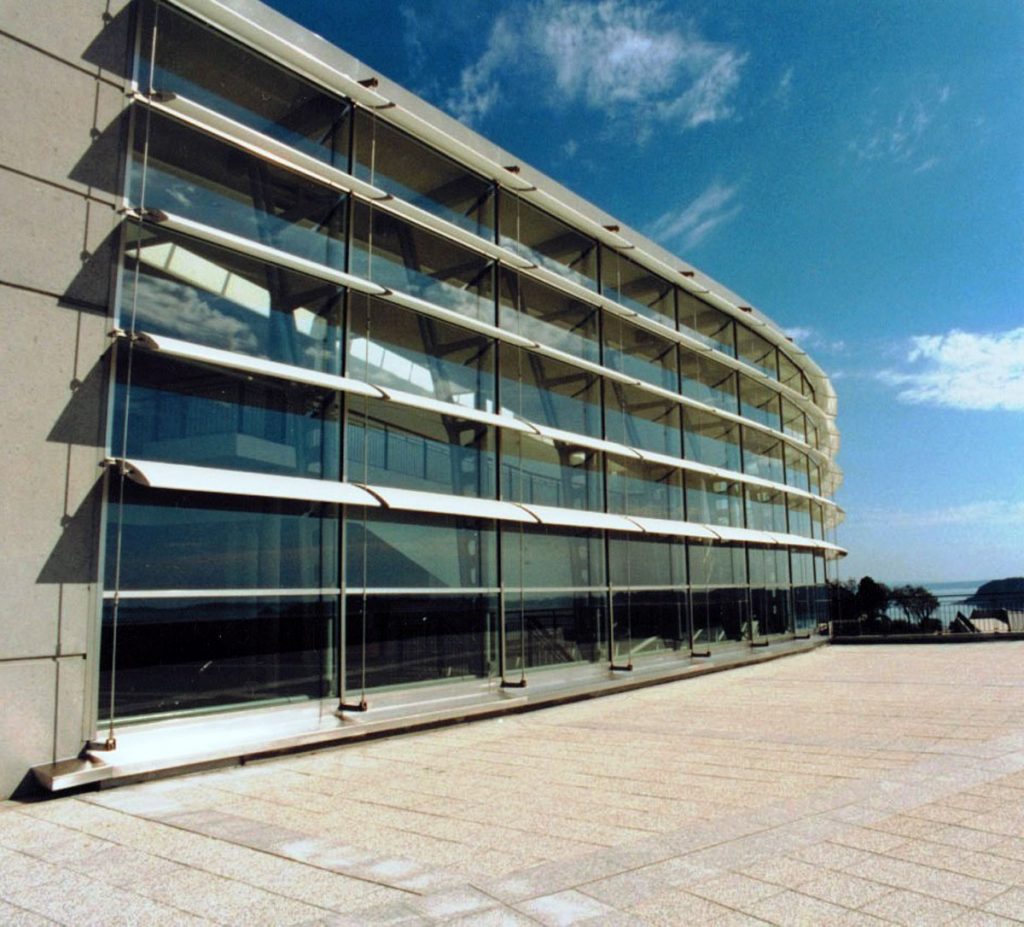

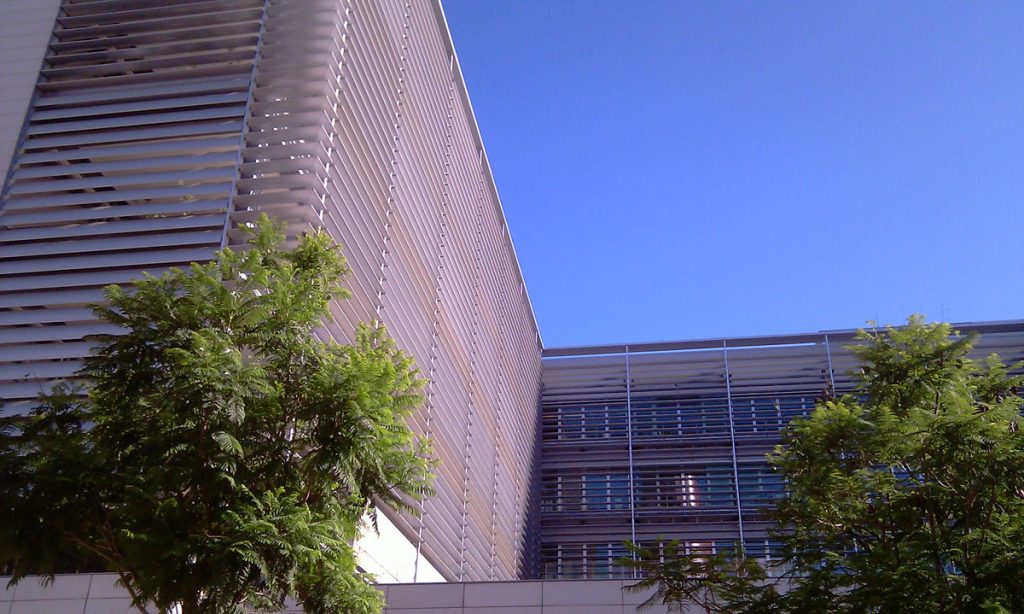

esempio-pale-orizzontali-.5-1024x576

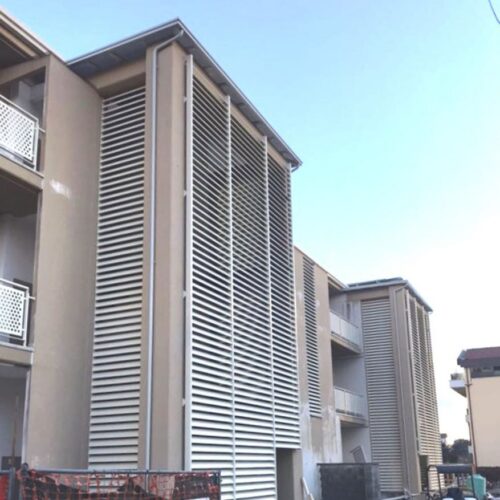

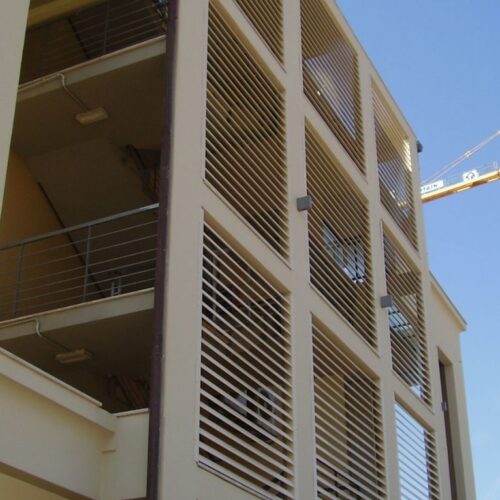

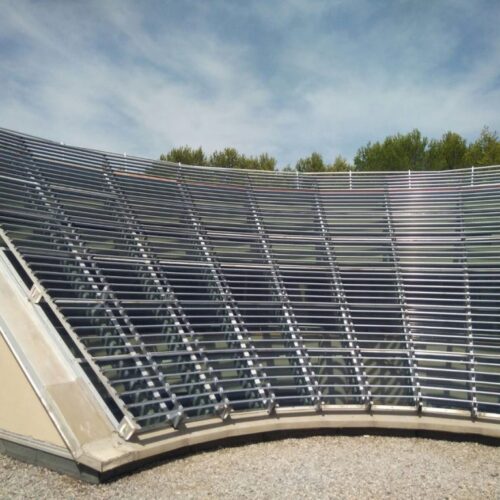

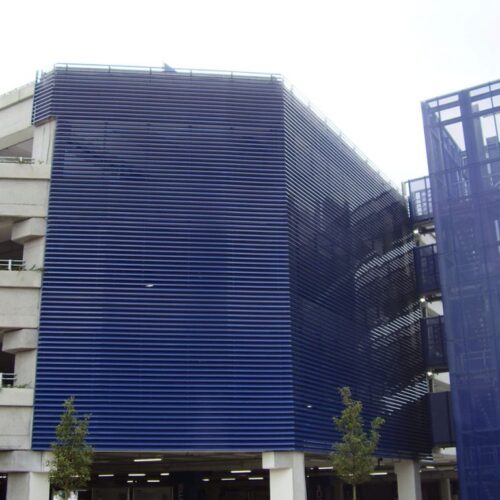

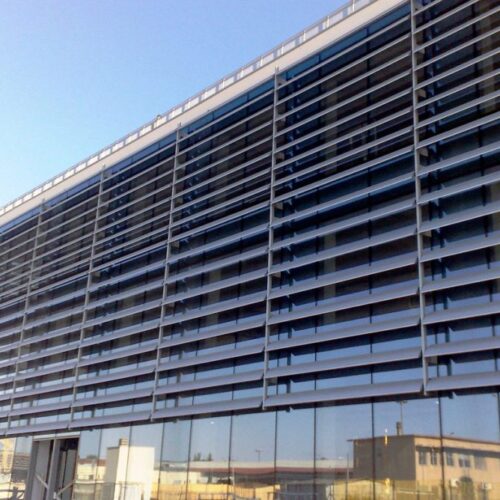

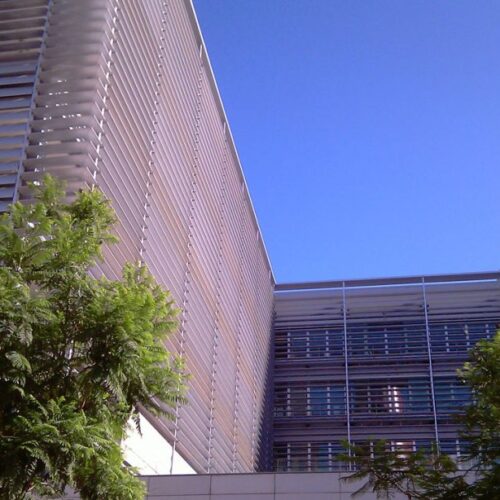

Orizzontale

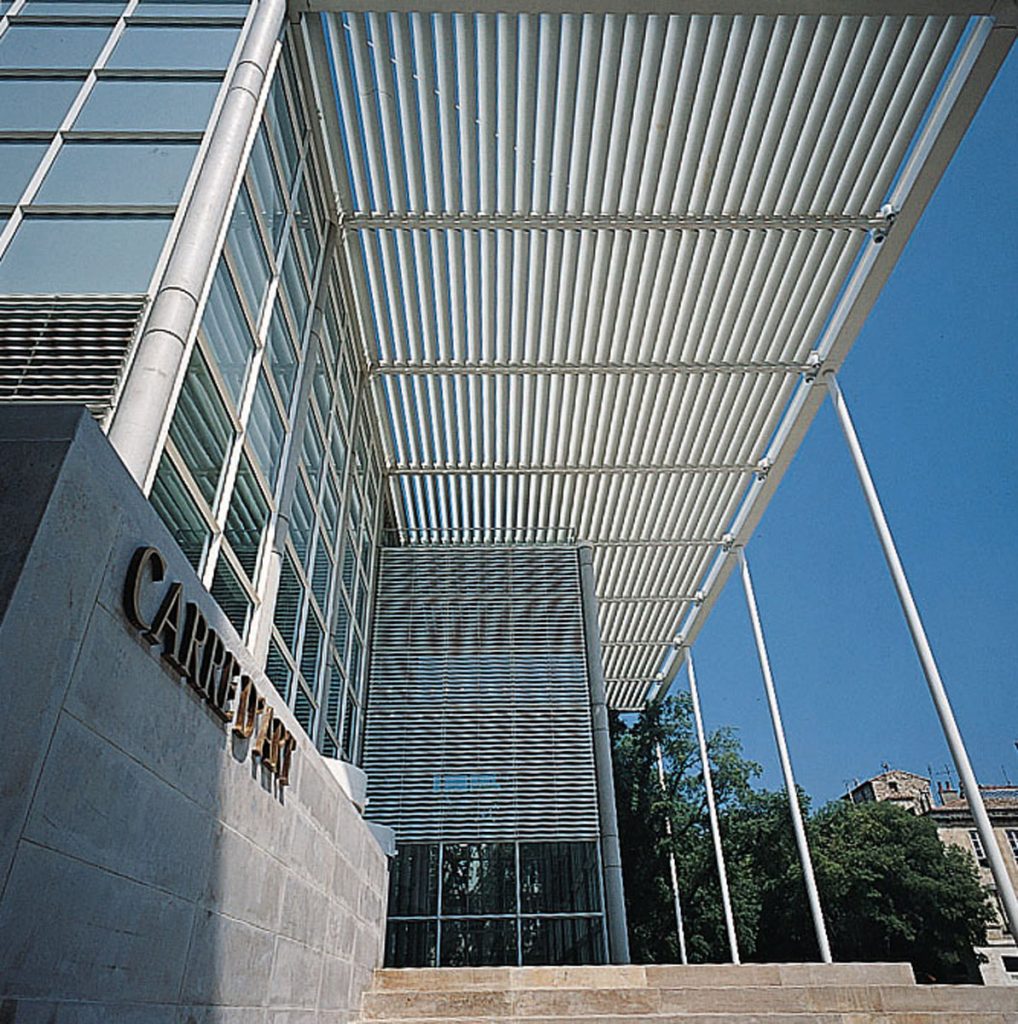

esempio-pale-pensilina.3-1024x768

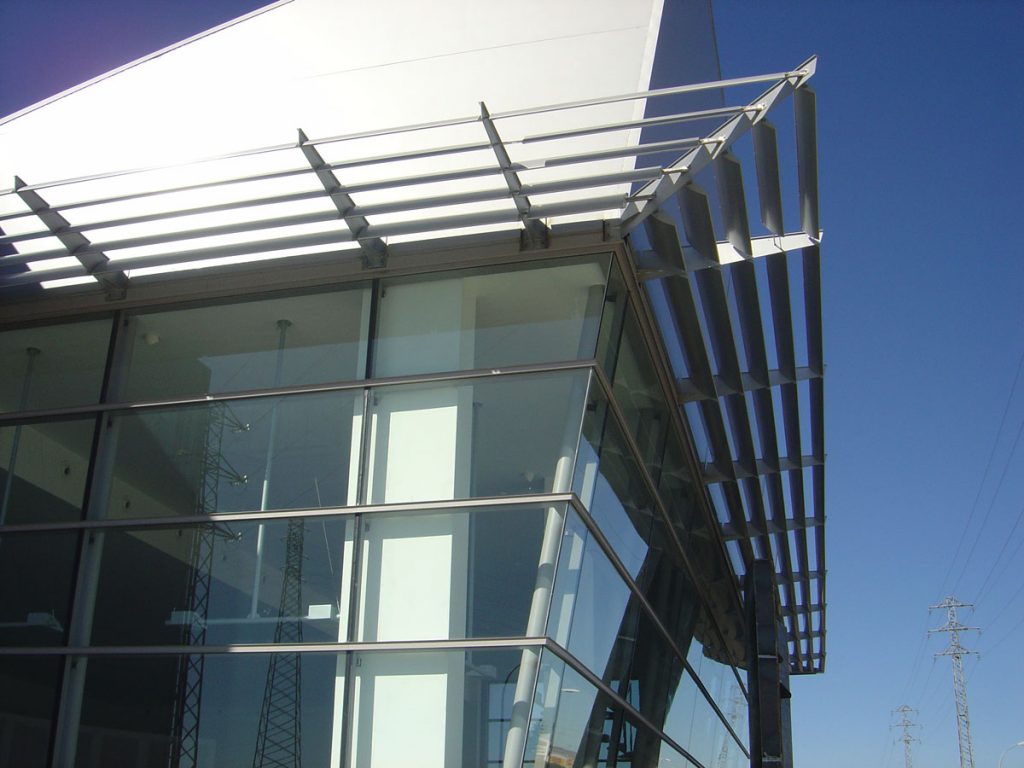

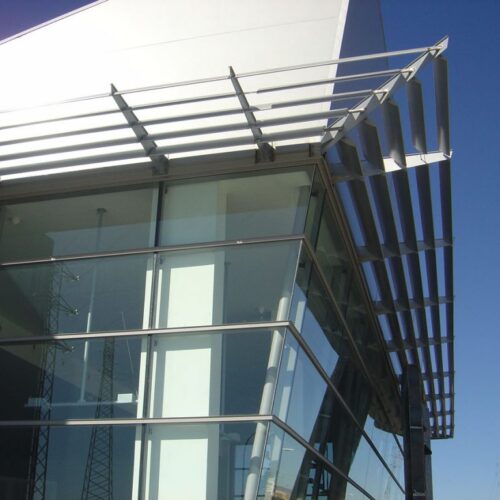

Pensilina

LINEA S PRESSOPIEGATO

Frangisole in alluminio PRESSOPIEGATO con pale a sezione ellissoidale

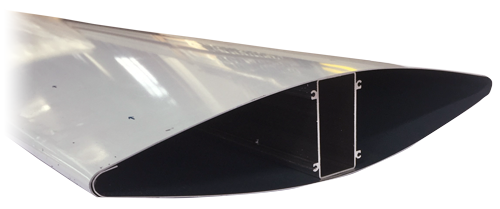

ALLUMINIO-PRESSOPIEGATO-1

Formati standard:


Forma	Largh. mm	Spess. mm	Testata di chiusura	Lunghezza massima mm
	270	53	nylon	4000
	340	68	nylon	4000
	400	80	nylon	5000
	470	100	alluminio	7000
	600	120	alluminio	8000
	870	120	alluminio	8000

Guide laterali

in alluminio estruso:

Sezioni standard mm	Sistema
50×50	Fisso – orientabile
100×50	Fisso – orientabile
100×60	Fisso – orientabile

Finiture:

standard preverniciato Silver RAL 9006 e Bianco RAL 9010,
preverniciato colori RAL a scelta,
verniciato a polvere colori RAL a scelta

Comandi:

Manuali con manovra dall’interno
Manuali con manovra dall’esterno

Motorizzazioni:

24 V. – 220 V. con possibilità di automazione
Prodotto fornito completo di progettazione
Posa in opera su richiesta

Esempi di applicazioni:

esempio-pale-verticali-.5

Verticale

esempio-pale-orizzontali-.8-1024x768

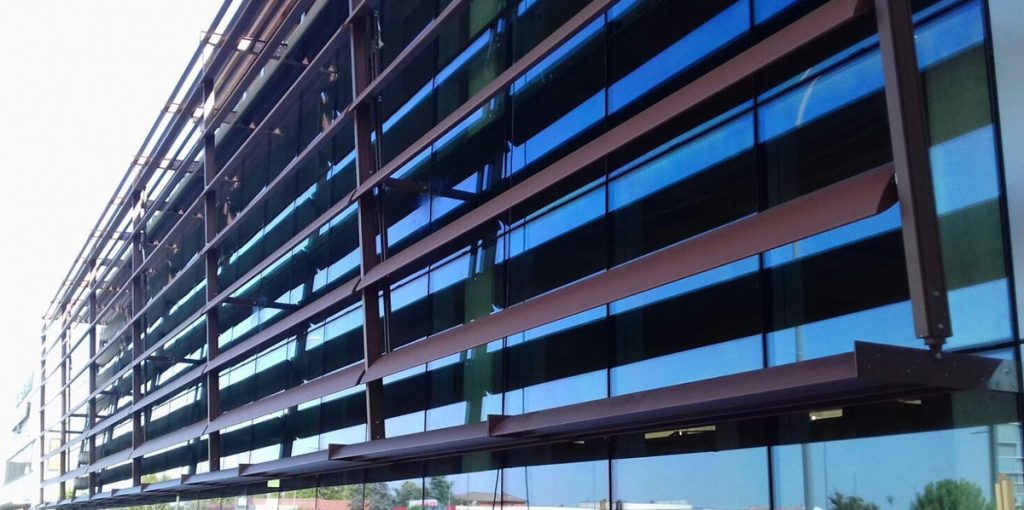

Orizzontale

esempio-pale-pensilina.8-1024x768

Pensilina

LINEA G

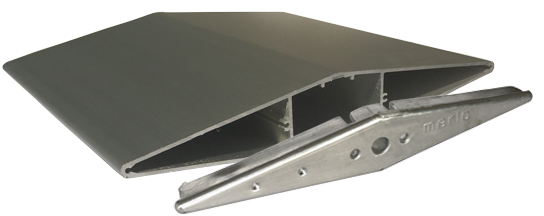

Frangisole in alluminio ESTRUSO con pale a sezione romboidale

ALLUMINIO-2-1

Formati standard:

Forma	Largh. mm	Spess. mm	Testata di chiusura	Lunghezza massima mm
	200	35	alluminio	3500
	300	50	alluminio	5000

Guide laterali

in alluminio estruso:

Sezioni standard mm	Sistema
50×50	Fisso – orientabile
100×50	Fisso – orientabile
100×60	Fisso – orientabile

Finiture:

anodizzato – verniciato a polvere colori RAL a scelta

Comandi:

Manuali con manovra interna

Manuali con manovra esterna

Motorizzazioni:

24 V. – 220 V. con possibilità di automazione

Prodotto fornito completo di progettazione

Posa in opera su richiesta

Esempi di applicazioni:

esempio-pale-verticali-.3-1024x768

Verticale

esempio-pale-orizzontali-.5-1024x576

Orizzontale

esempio-pale-pensilina.7-1024x768

Pensilina

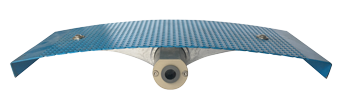

LINEA H.T.

Frangisole in alluminio TRAFORATO

alluminio_doghe

Formati standard:

Forma	Largh. mm	Spess. mm	Tubo centrale	Lunghezza massima mm
	220	55	alluminio	3000
	375	57	alluminio	3500
	530	97	alluminio	4500

Forma	Largh. mm	Spess. mm	Tubo centrale	Lunghezza massima mm
	205	50	alluminio	2000

Guide laterali

in alluminio estruso:

Sezioni standard mm	Sistema
50×50	Fisso – orientabile
100×50	Fisso – orientabile
100×60	Fisso – orientabile

Finiture:

anodizzato – verniciato a polvere colori RAL a scelta

Motorizzazioni:

24 V. – 220 V. con possibilità di automazione

Esempi di applicazioni:

esempio-pale-verticali-.1

Verticale

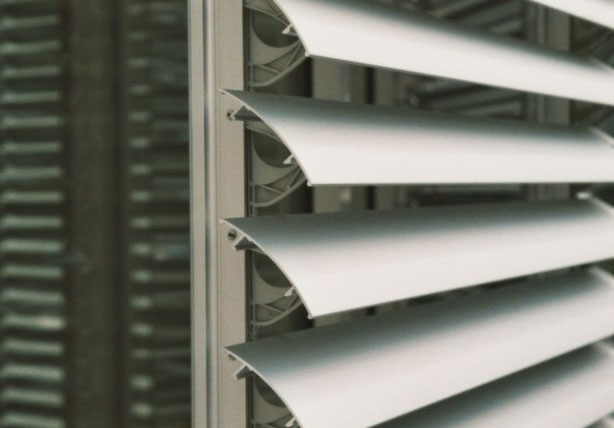

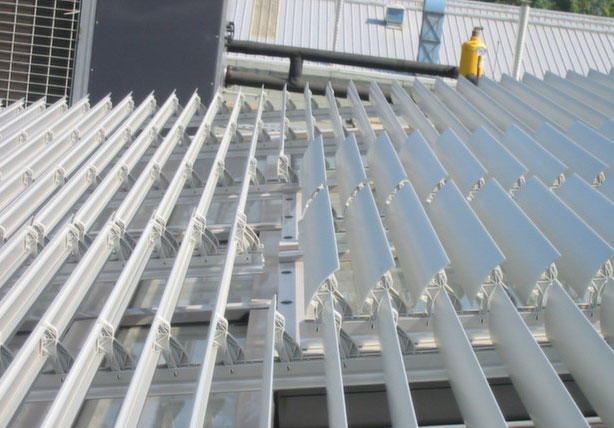

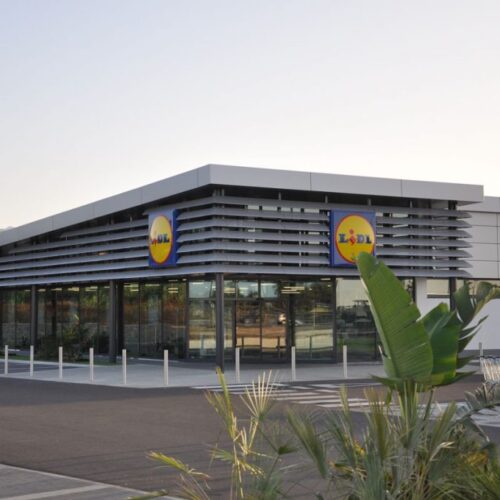

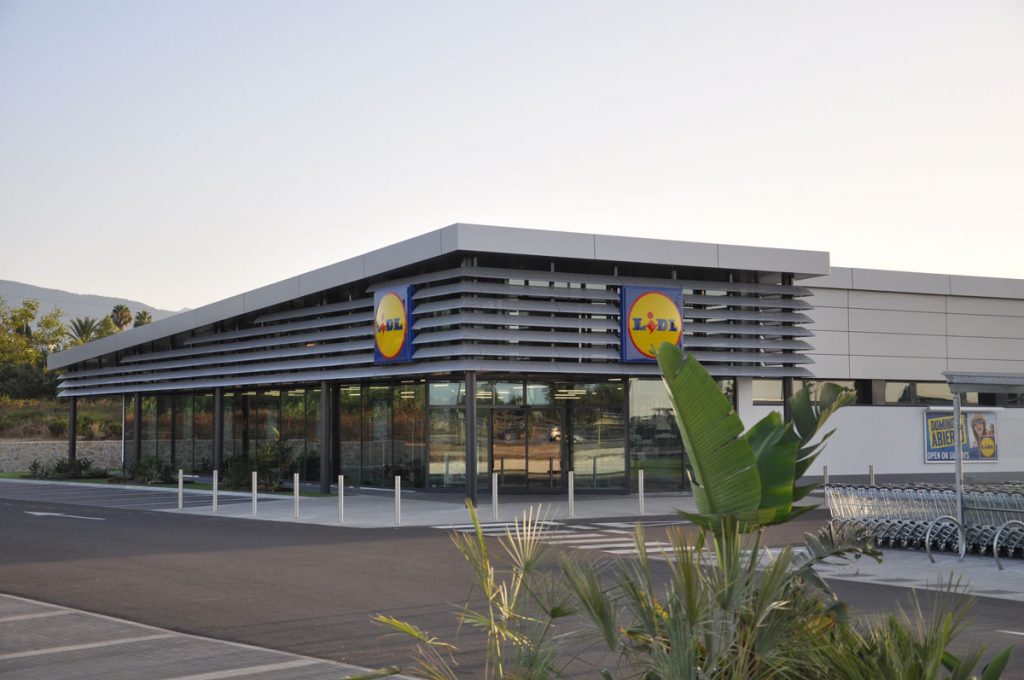

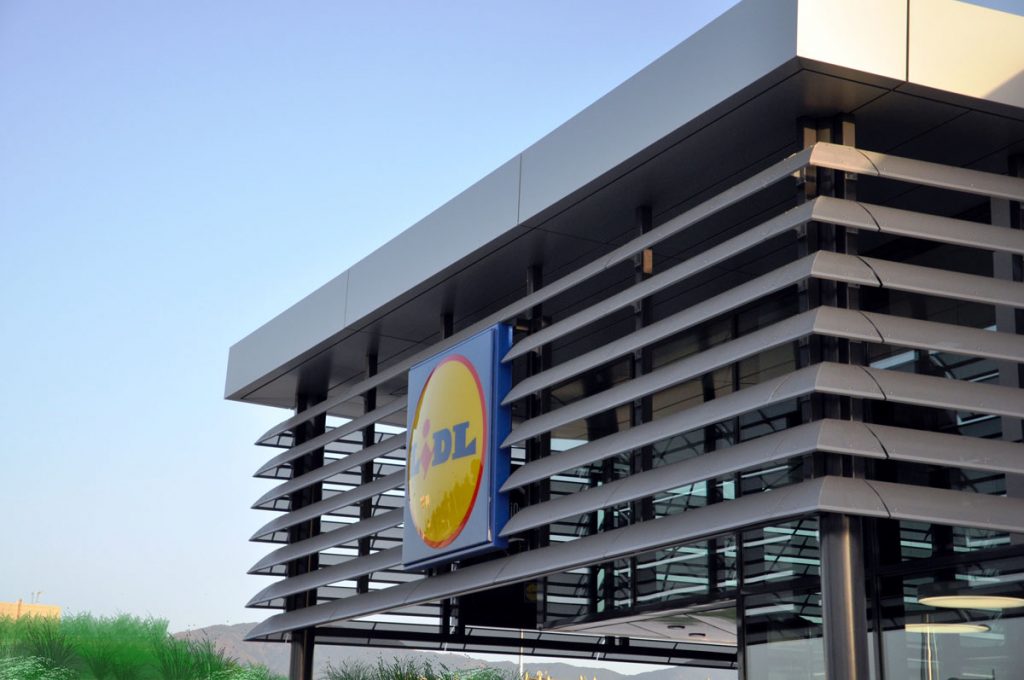

E75dis_4

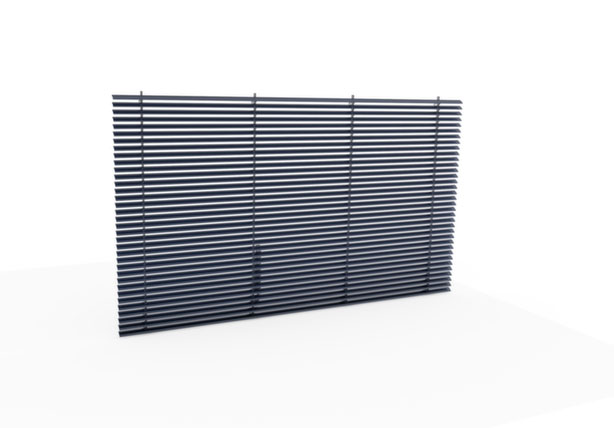

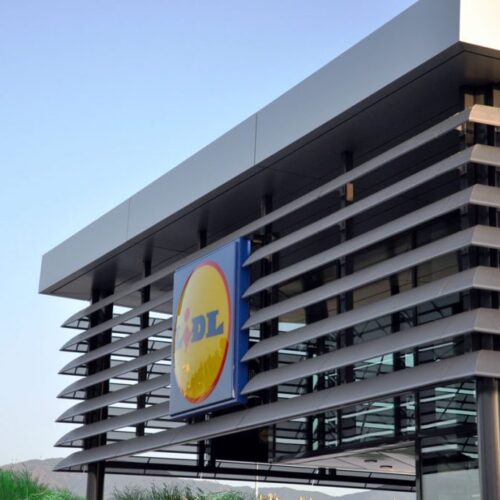

Orizzontale

HT-pensilina_ok-1024x1024

Pensilina

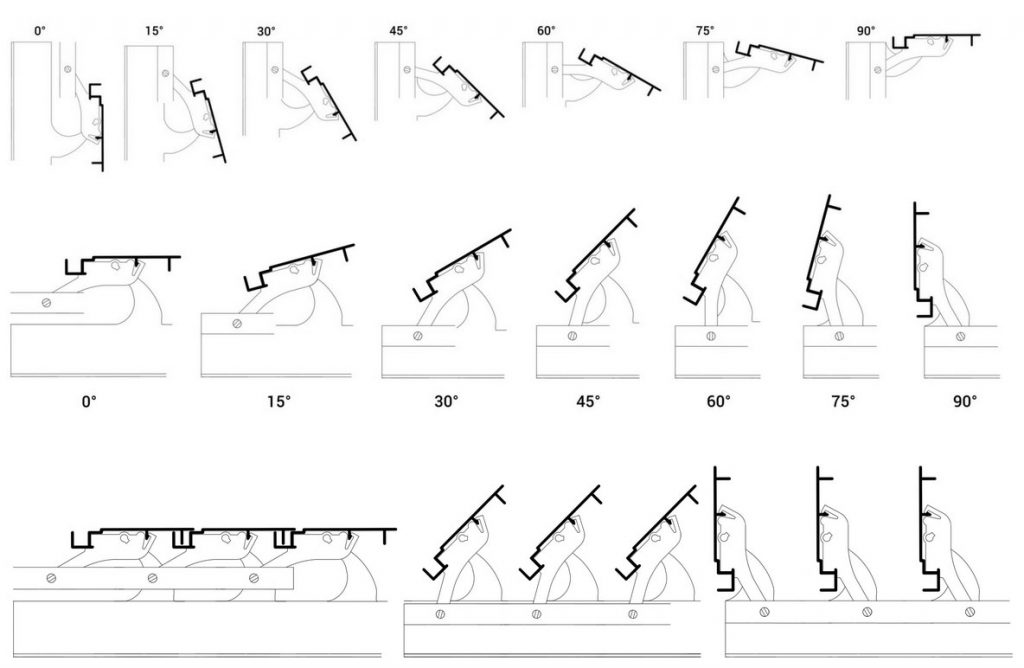

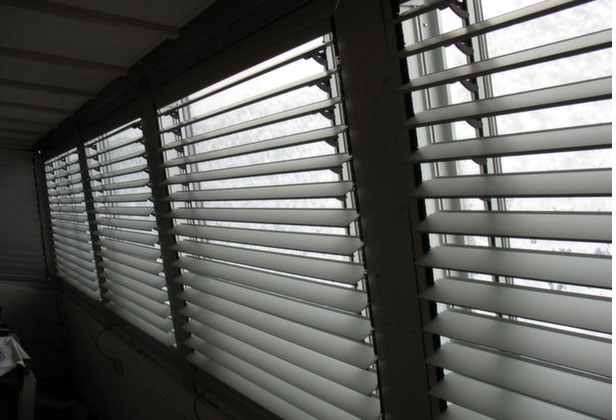

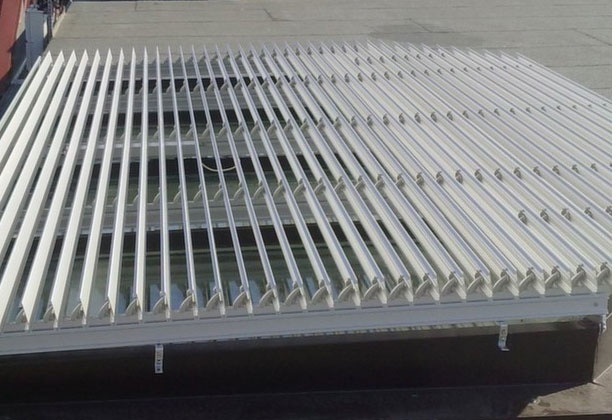

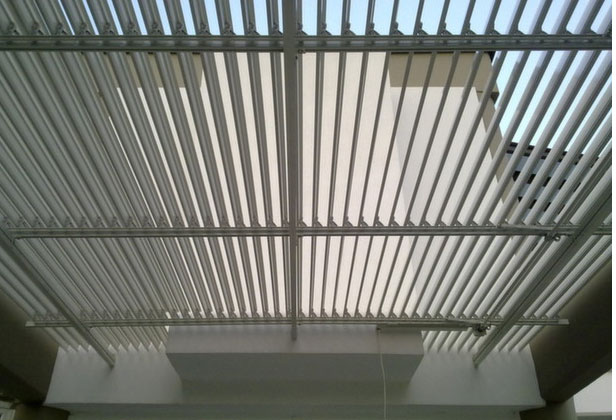

LINEA E 75-88

Frangisole in alluminio ESTRUSO con pale ORIENTABILI

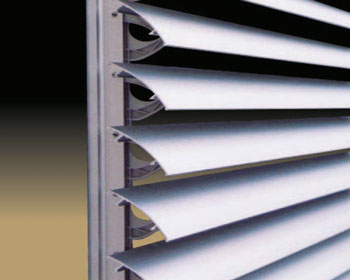

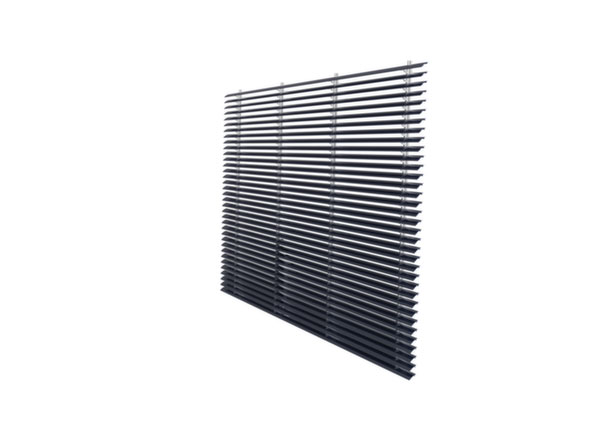

Merlo-frangisole-linea-E75

Formati standard:

Forma	Largh. mm	Interasse massimo montanti mm	Passo	Lungh. massima doghe mm
Arrotondata	75	1300	70	4000
Piatta	88	1300	83	4000

Telaio

in alluminio estruso portata 1350 mm, completo di sistema di orientamento pale tramite clips in nylon

Finiture:

anodizzato – verniciato a polvere colori RAL a scelta

Comandi:

Manuali con manovra esterna

Motorizzazioni:

24 V. – 220 V. con possibilità di automazione
Prodotto fornito completo di progettazione
Posa in opera su richiesta

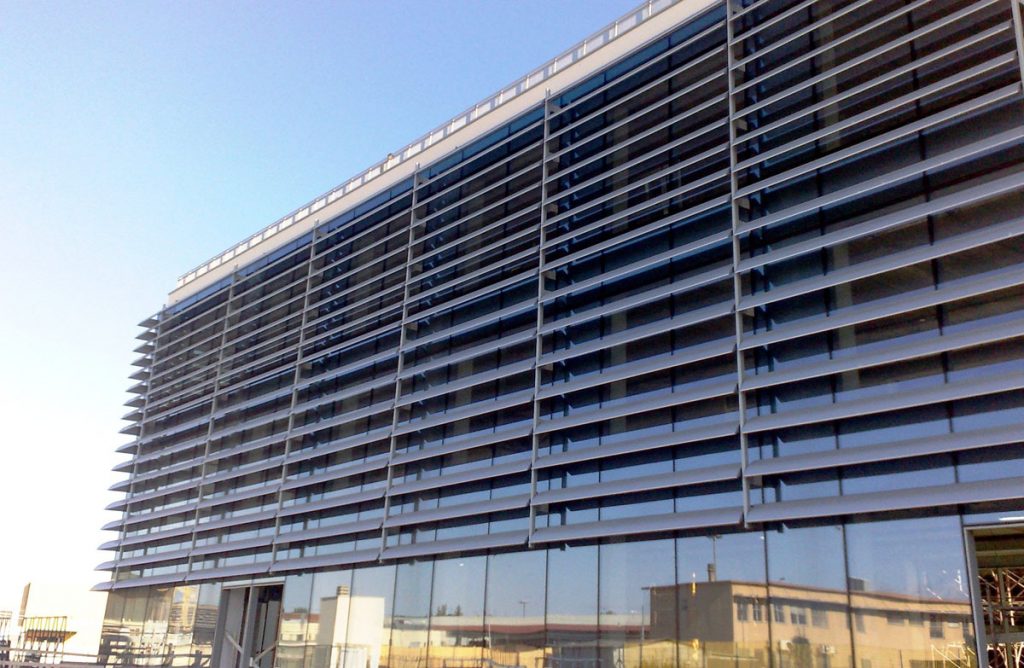

Esempi di applicazioni:

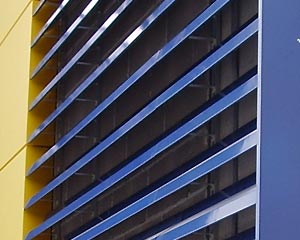

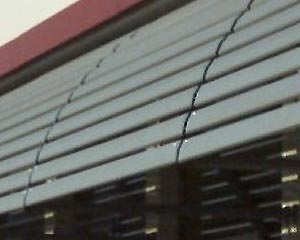

LINEA F

Frangisole in alluminio per esterno con DOGHE pressopiegate o trafilate in alluminio anodizzato e struttura in alluminio estruso

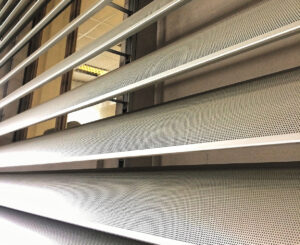

ALLUMINIO-3_ok-1

Formati standard:

Frangisole in alluminio per esterno con DOGHE presso piegate in alluminio anodizzato e struttura in alluminio estruso

Tipo	Largh. mm	Fissaggio	Passo mm	Lungh. massima doghe mm	Interasse massimo montanti mm
F 1	175	45°	145	4000	1700
F 2	175	45°	145	4000	1700

Disponibili in due tipologia, F1 a forma di Z, F2 a forma arrotondata. Le doghe vengono agganciate a scatto a solidi supporti in alluminio estruso e sono posizionato a 45° senza possibilità di orientamento. Detti supporti sono inseriti in canaline in alluminio estruso, che consentono di variarne il passo a seconda della necessità.

Frangisole in alluminio per esterno con DOGHE trafilate e porta doghe in alluminio stampato

Tipo	Largh. mm	Fissaggio	Passo mm	Lunghezza massima doghe mm	Interasse massimo montanti mm
F 3	80	45°	86	4000	1000

Doghe profilate ricavate da nastro di alluminio nervate sui bordi. I porta doghe sono realizzati in lamiera di alluminio tranciato e piegato a forma di V leggermente aperta sui quali le doghe vengono agganciate a scatto.

Finiture:

standard preverniciato Silver RAL 9006 su lato esterno. verniciato colori RAL a scelta su lato esterno o sui 2 lati.

Sistema fisso

Prodotto fornito completo di progettazione

Posa in opera su richiesta

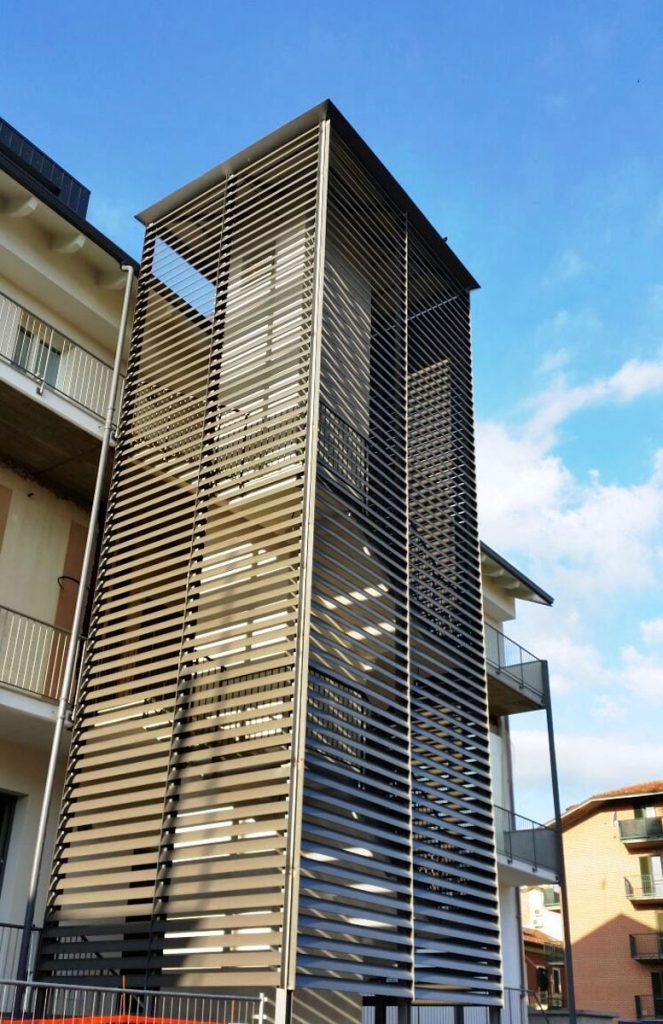

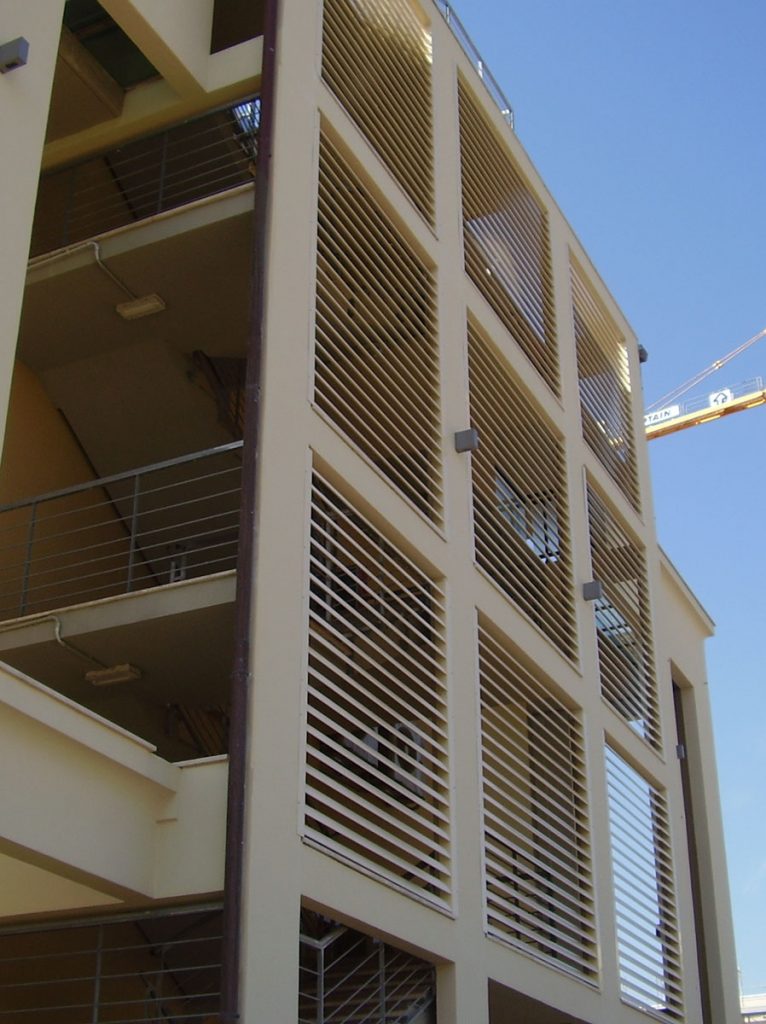

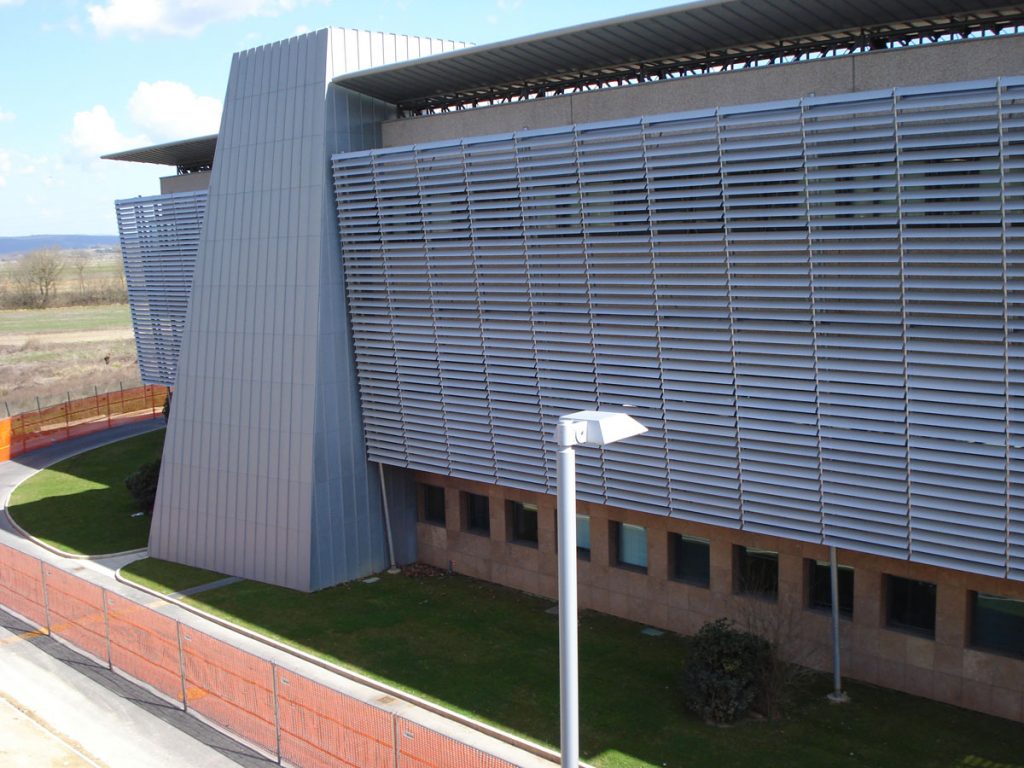

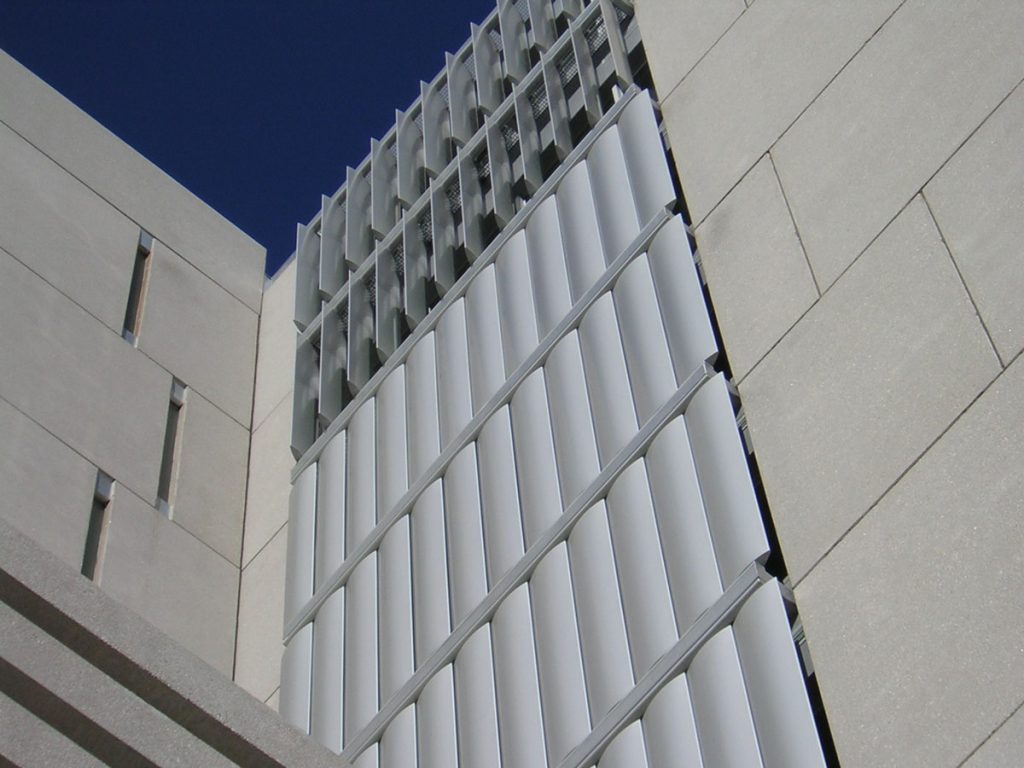

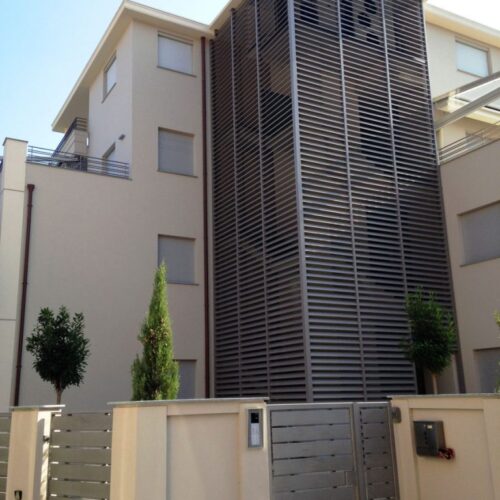

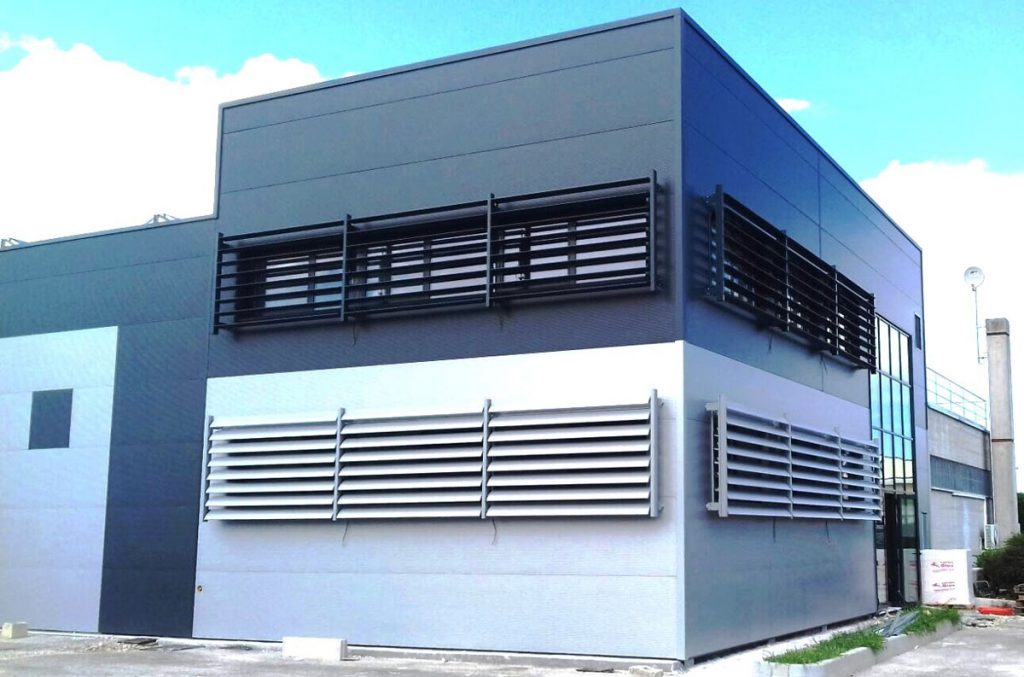

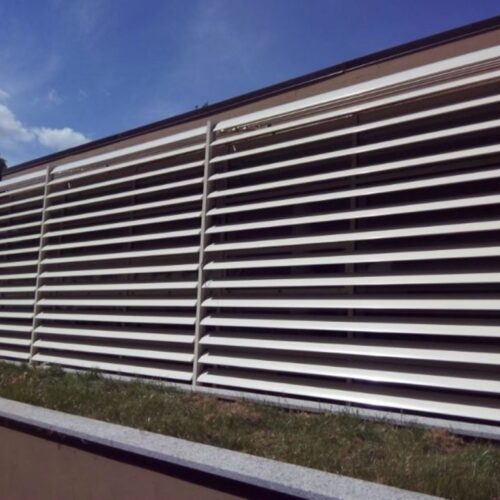

Esempi di applicazioni:
